一、設備用途

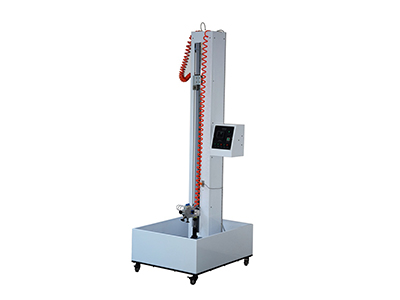

自動式手機跌落試驗臺適用于行動電話（手機）、電池、充電器、對講機、電子詞典、樓寓對講電話、CD/MD/MP3等小型消費類電子制品及零部件之自由落下試驗。

設備特點

自動式手機跌落試驗臺采用氣動結構升降，將被測手機置于氣動夾具吸牢，按下跌落鍵，夾具連同手機一起跌落，在300mm處釋放手機，從而保證手機做原姿態跌落試驗，確保菱、角、面跌落準確性。跌落高度可作上下調整。本機關鍵組件均為日本原產性能可靠，多種跌落地板可供選用，可滿足不同的試驗標準。

適用標準 :自動式手機跌落試驗臺適用標準：JIS C 0044 IEC 60068-2-32

二、電源：220V  50HZ

    氣壓：0.2Mpa——0.3Mpa

三、使用說明：

1. 插好電源，讓機器與電源接通，打開電源。

2. 打開氣壓，看氣壓是否是0.2Mpa—0.3Mpa之間。

3. 設定高度，從300mm—1500mm自由設定。

4. 設定方法：

按一下（RL）鍵，儀表上排會出現SP—1下排出現300，這時這個數據不用改變。

再按一下（PL）鍵，儀表會跳回原始狀態。

再按一下（PL）鍵，儀表上排會出現SP—2下排出現以前設定高度，這時您可以改變成您所需要的高度，比如您所需要的高度是1000mm那么您就可以直接按4把數據改為1，按3把數據改為0，依此內推下排數據就是1000，再按一下（PL）鍵確定即可。

5. 按下降機器下降到300mm讓電磁鐵吸住沖頭。

6. 按上升機器到達設定高度自動停止。

7. 如果是沖頭測試就直接按沖擊按鍵，沖頭和產品同時向下快速落下，當沖頭快接近300mm時產品和沖頭自動分離，產品自由落下。

8. 如果是跌落測試就直接按跌落按鍵，讓產品自由落下。

四．跌落和：垂直   45°   平面 任意選擇。

五．選擇角度時。比如要垂直把第一個氣源開關打開，另外兩個關閉，要45°也就把相應的氣源開關打開，關閉另外兩個

六．為了節約時間，不用每次都上升下降，可直接把沖頭用手提上到電磁鐵吸住即可。

七．出現意外現象請馬上按急停開關，關掉電源。

八．測試時請不要將頭伸入測試區內。
