在設備內部容易使火焰蔓延的絕緣材料或其他固體可燃材料的零件可能會由于灼熱絲或灼熱元件而起燃。在一定條件下，例如流過導線的故障電流、元件過載以及不良接觸的情況下，某些元件會達到某一溫度而使其附近的零件起燃。

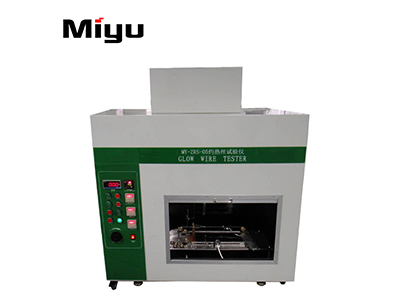

     本試驗機是利用模擬技術評定由于灼熱元件或過載電阻之類熱源，在短時間內所造成熱應力的著火危險性。適用于電工電子設備及其元件、部件，也適用于固體電氣絕緣物料或其他固體可燃材料。

二、參考標準：

IEC60695-2-10:2000、UL746A 、GB/T5169.10-2006、GB4706.1

三、試驗原理：

使用無火焰起燃源的灼熱絲試驗（灼熱絲是一個規范的電阻絲環），它使用電加熱到規定值溫度，然后在試驗的條件下，使灼熱絲和試驗樣品接觸。

四、設備參數：

箱內容積：0.5m3

外形尺寸：1000(寬)×600（深）×1260（高）mm

灼熱絲：直徑為4mm的鎳/鉻（80/20）

熱電偶：直徑為0.5mm鎧裝細絲，連接絲為鎳鉻和鎳鋁（K型）絲

最高溫度：≥1050℃  (易損件 不保修）

溫度誤差：960℃±3℃

溫控表：1）采P．Z．D微機控制

          2）溫度范圍：0～1300℃

          3）分辯率： 1℃

          4) 溫度穩定性＜0.5℃

加熱電流：140A

灼熱絲與試驗樣品施加壓力值：1N

灼熱絲與試驗樣品可移動的距離：＞7mm

試樣結束試驗后，脫離裝置為全自動脫離

灼熱絲壓入試驗樣品的深度采用機械方式限制，壓入深度為7mm

控制部分：

    1）電流表一只：量程為150A

    2）溫控表：

      量程范圍： 0～1300℃

       精度為：≤3℃

     3）t1（試驗時間）計時器一個

     4）t2（起燃時間）計時器一個

     5）t3（燃燒時間）計時器一個

     6）接觸功能鍵一個

     7）脫離功能鍵一個

     8）AC220V馬達一臺

     9）220V高溫照明燈一盞

     10）排煙抽風機一個

      11）散熱風扇一臺
