一、適用范圍

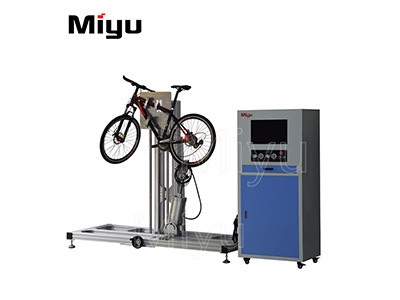

該設備適用于自行車安全性能檢測。

二、參考標準

GB 3565-2005《自行車安全要求》9.4車輪夾持力

三、試驗原理

用于測量自行車的車輪軸螺母的最小拆卸扭矩，分別前輪或后輪拆卸力方向，對稱地施加一定的力，并保持30秒后，檢查是否有相對位移。

四、試驗方法

1、按照標準將自行車前輪固定好；

2、開啟電源，在觸摸屏上設定施力值，計時器上設置作用力時間；

3、出廠時已設置好30秒；

4、按執行鍵執行測試，機臺自動給試件施力，達到設定值時，計時器開始計時，達到設定時間時，機臺自動停止施力；

5、試驗完成取下試件檢查前軸與前叉之間是否有相對位移，判斷是否合格；

6、按標準裝好自行車后輪，重復步聚2.3.1，做后輪夾持力測試

五、技術參數

1、力傳感器測量范圍：1000N

2、力傳感器分辨力：1/10000

3、系統測力精度：±1%

4、定時器：0-60S可調

5、時間精度：±0.1S

6、數據存儲：系統內存或U盤

7、試驗次數：0-999999任意設定

8、控制方式：計算機自動控制

9、顯示方式：19寸液晶顯示屏

10、數據存儲：計算機自動存儲

11、報告生成方式：計算機自動生成客戶要求格式的報告

12、自動停機：力量達不到設定值自動停機，試件損壞自動停機

13、數據采集系統：24位精度，美國國家儀器

14、婁據處理系統：美國國家儀器平臺LABVIEW

六、工作環境

溫度為15℃～25℃相對濕度20%～70%RH.試驗位置的地面應水平、平整

七、計算機

操作系統為WIN7下的最新專用兩個輪脫卸力試驗機測試軟件，軟件本身附含詳細的操作說明，同時隨機附送一套詳細的操作說明書，計算機可兼容于OS/2.NOVELL.UNIX.WINDOWS NT等網絡及多用戶，操作系統適用PC兼容之各種軟件包，執行測試軟件可自動打印各種報表。

八、設備組成

1、主機  一臺

2、控制柜  一臺

3、說明書  一份

4、合格證  一份
